FS-200A MG-210 MG-210B MG-220 HA-10-12 HS-10-12 HS-10-24 HP-10 HA-12-12 HS-12-12 HS-12-24 D-4 LS-106U LS-127U LS-127US LS-106S LS-127S LP-1903 LP-1903H LS-1601日本碼控美線性編碼器SI-230系統
| 品牌 | MACOME/日本 | 產地類別 | 進口 |
|---|
完整的非接觸
式高速響應增量系統，檢測距離為9 mm

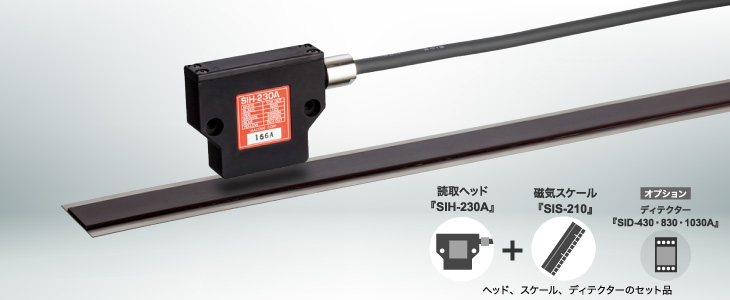

一種線性編碼器系統，由增量型磁檢測頭和刻度組成。
“SIH-230A”是一種*無接觸的磁性檢測頭，頭部和刻度之間的距離為9 mm。可以使用單獨的檢測器（選項）獲得脈沖輸出。由于脈沖輸出是AB相輸出，因此可以通過將其結合到計數器或控制裝置中來測量移動量。
磁檢測頭 “SIH-230A”
查看SIH-230A的規格
磁性檢測頭，用于*非接觸式線性編碼器。檢測距離基于9 mm，在正方向上可以寬3 mm（12 mm），在負方向上可以寬2 mm（7 mm）。響應速度也高達50 ms / s（3000 m / min），可實現高速測量。根據所連接的探測器，分辨率可選擇2 mm，1 mm和0.2 mm。
磁尺 “SIS-210”
查看SIS-210規格
*非接觸式線性編碼器秤。以N極10mm和S極10mm的間隔交替磁化的橡膠磁體粘合到不銹鋼基底上?？潭乳L度可達100米。通過連接秤來測量距離是無限的。
選項
探測器 “SID-430”“SID-830”“SID-1030A”
查看SID-430，SID-830，SID-1030A的規格
它插入來自磁檢測頭“SIH-230A”的模擬信號并輸出??AB相脈沖信號?？商峁┤N產品“SID-430”，“SID-830”和“SID-1030A”.SID-430和SID-830 支持“實時輸出”，SID-1030A支持“采樣輸出* 1 ” * 2。
每個探測器的分辨率為2 mm（使用SID-430時），1 mm（使用SID-830時）和0.2 mm（使用SID-1030A時）。此外，通過在控制設備側執行四重處理，分辨率可以提高到0.5 mm（使用SID-430時），0.25 mm（使用SID-830時）和0.05 mm（使用SID-1030A時）。
※1實際刻度頭位置與脈沖信號輸出位置之間的時間間隔
※2 SID-1030A具有線路驅動器輸出的變化
刻度安裝導軌 'SIG-210-M□'
鋁制導軌，用于固定SIS-210。準備2種類型的1m和2m，訂購時，請在型號“□”上所需的長度（的數值）。
防護罩 “SIP-210-M□□”
當SIS-210安裝在刻度安裝導軌“SIG-210-M□”上時，由聚酯薄膜制成的保護蓋可保護磁鐵部分。準備5種類型的長度：1m，2m，5m，10m，20m，并在訂購時在型號“□”上指明所需的長度（的數值）。
增量式線性編碼器磁性檢測頭“SIH-230A”
| 項目 | 內容 | |
|---|---|---|
| 產品名稱 | 比例頭 | |
| 格式 | 增量類型 | |
| 型號 | SIH-230A | |
| 適應規模 | SIS-210，其他（請另行訂購） | |
| 檢測距離 | 低速（小于20米/秒） | 9.5±2.5毫米 |
| 高速（20米/秒或更高） | 8.5±1.5毫米 | |
| 偏離軌道 | ±10毫米 | |
| 決議 | SID-430系列 | 2毫米（乘以4時0.5毫米） |
| SID-830系列 | 1毫米（乘以4時0.25毫米） | |
| SID-1030A系列 | 0.2毫米（乘以4毫米時為0.05毫米） | |
| 準確性 | ±（1 + 0.5 L）mm，L =測量長度（單位：m） | |
| 響應速度 | 50米/秒（3000米/分鐘） | |
| 電源電壓 | DC + 12 V±10％（由探測器提供） | |
| 當前消費 | 50 mA或更低 | |
| 保護電路 | 電源反接保護 | |
| 保護結構 | IP67（IEC標準） | |
| 絕緣電阻 | 100MΩ或更高（在DC 500 V meg，充電部分和外殼之間） | |
| 運營環境 | 溫度范圍 | -20至+ 60°C（無結冰） |
| 濕度范圍 | 相對濕度35至95％（無冷凝） | |
| 保護環境 | 溫度范圍 | -20至+ 70°C（無結冰） |
| 濕度范圍 | 相對濕度35至95％（無冷凝） | |
| 材料 | 案件 | 鋁（黑色防蝕鋁） |
| 代碼 | PVC，長5000毫米，外徑6.5毫米，0.15毫米2 | |
| 物理尺寸 | 高度50 mm×寬度60 mm×深度15 mm（不包括突出部分） | |
| 塊 | 大約380克（包括代碼） | |
增量式線性編碼器磁性刻度'SIS-210'
| 項目 | 內容 | |||
|---|---|---|---|---|
| 產品名稱 | 規模 | |||
| 格式 | 增量類型 | |||
| 型號 | SIS-210 | |||
| 適應產品 | SIE-120，SIE-121，SIH-230A | |||
| 總長度 | 300mm-100m（訂購單位100mm，全長規格型號為20mm） | |||
| 有效的測量長度 | 總長度為100毫米 | |||
| 準確性 | ±（1 + 0.5 L）mm，L =測量長度（單位：m） | |||
| 線性膨脹系數 | 15.3 x 10 -6 /°C | |||
| 運營環境 | 溫度范圍 | -20至+ 70°C | ||
| 濕度范圍 | 相對濕度為35％至90％ | |||
| 保護環境 | 溫度范圍 | -30至+ 80°C | ||
| 濕度范圍 | 相對濕度為25％至95％ | |||
| 材料 | 規模 | 塑膠（橡膠磁鐵） | ||
| 基地 | 相當于SUS 631 | |||
| 物理尺寸 | 規模 | 寬20毫米×厚1.6毫米 | ||
| 基地 | 寬度35mm×厚度0.3mm | |||
| 塊 | 約200克/米 | |||
實時探測器“SID-430”“SID-830”“SID-1030A”
單擊圖像以打開表格的放大PDF。
增量式線性編碼器磁性檢測頭“SIH-230A”
增量式線性編碼器磁性刻度'SIS-210'
實時探測器“SID-430”
