日本碼控美線性編碼器SIE-140

更新時間：2024-08-02

簡要描述：

“MachoMeasure®System"是一種增量式線性編碼器系統?！癝I-140系統"設置磁檢測頭“SIE-140"和磁標“SIS-140"，“SI-120A設置磁檢測頭"SIE-120A“和磁標"SIS-120“準備2個“系統"的商品?？梢源_保大而小的輕型頭部尺寸檢測距離，并且對檢測距離變化具有寬容差。
日本碼控美線性編碼器SIE-140

型號：廠商性質：經銷商瀏覽量：867

發郵件給我們：18511227625@163.com

品牌	MACOME/日本	產地類別	進口

線性編碼器系統

自由設備和設備設計增加了
小尺寸，重量輕和檢測距離大

Makomajor®系統（增量）

“MachoMeasure®System”是一種增量式線性編碼器系統。“SI-140系統”設置磁檢測頭“SIE-140”和磁標“SIS-140”，“SI-120A設置磁檢測頭”SIE-120A“和磁標”SIS-120“準備2個“系統”的商品?？梢源_保大而小的輕型頭部尺寸檢測距離，并且對檢測距離變化具有寬容差。

基本單位▼
應用實例▼
規格▼
外形圖▼

SI-140系統基本單元介紹

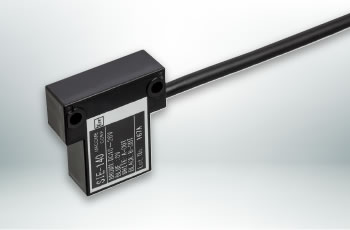

磁檢測頭 “SIE-140”

SIE-140

查看SIE-140的規格

磁檢測頭，分辨率為0.1 mm。通過組合A相和B相并與連接設備進行乘法處理，其分辨率為0.025 mm×4倍。使用交替磁化的N極和S極以相等的間隔準確讀取磁標尺。由于它是AB相信號，因此很容易從其他類型的編碼器進行更換。通過添加測量距離是無限的。

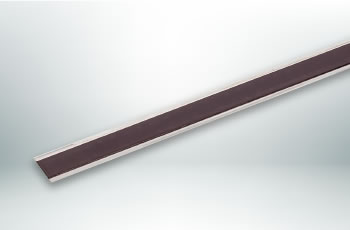

磁尺 “SIS-140”

SIS-140

查看SIS-140規格

與SIE-140對應的磁尺。通過組合相同的比例，可以實現和穩定的定位。一個可以生產0.3到40米。通過連接秤來測量距離是無限的。

SI-120A系統基本單元介紹

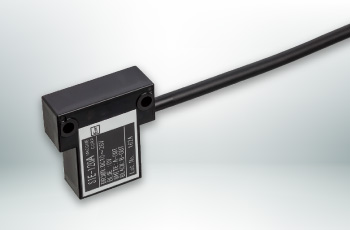

磁檢測頭 “SIE-120A”

SIE-120A

查看SIE-120A的規格

磁檢測頭，分辨率為0.4 mm。通過連接設備的倍增處理，A相和B相可以一起使用，分辨率為0.2mm×2×0.1mm×4倍。有兩種產品可用于支持FET輸出和線路驅動器輸出。

磁尺 “SIS-120”

SIS-120

查看SIS-120規格

對應于磁檢測頭“SIE-120A”的磁尺。它是一種*非接觸式，可以將磁檢測頭的距離與3.5 mm分開。在表面上，形成磁化的橡膠磁體層（塑料磁體，10mm寬×0.5mm厚）。通過使用磁檢測頭“SIE-120A”，實現了分辨率為0.4mm的測量。

選項

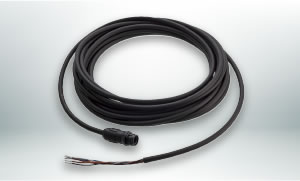

延長線 “EX-140”

EX-120

SIE-120A-P1和SIE-140-P1系列延長線。

典型應用案例

大型液晶屏高速傳輸設備定位
長途載波定位
大型機械停車場托盤定位

SI-140系統每個單元的基本規格

增量式線性編碼器磁檢測頭“SIE-140”的基本規格

項目		內容
產品名稱		線性編碼器
格式		增量類型
型號		SIE-140	SIE-141
適應規模		SIS-140
檢測距離	可讀范圍	4±3毫米
檢測距離	準確性保證范圍	6±1毫米
偏離軌道	可讀范圍	±4毫米
偏離軌道	準確性保證范圍	±1毫米
決議		0.1毫米（乘以4時0.025毫米）
準確性	可讀范圍	±（0.5 + 0.15 L）mm，L =測量長度（單位：m，但1 m或更小，L = 1 m）
準確性	準確性保證范圍	±（0.1 + 0.15 L）mm，L =測量長度（單位：m，但1 m或更小，L = 1 m）
滯后		約0.025毫米
響應速度		高達10米/秒（600米/分鐘）
采樣期		0.5毫秒
產量	輸出格式	N溝道MOSFET	符合RS-485標準的線路驅動器
	輸出格式	開漏	符合RS-485標準的線路驅動器
	切換能力	耐壓：高達DC 30V	-
	切換能力	灌電流：高達100mA	-
	剩余電壓	0.5 V或更低（吸收電流100 mA）	-
指示燈		LED（通常點亮藍色，異常紅色點亮），安裝在前面
電源電壓		DC + 10-26V	DC + 5 V±5％（小于5％紋波）
當前消費		20 mA或更低
保護電路		電源反接保護，輸出ESD保護
保護結構		IP67（IEC標準）
絕緣電阻		50MΩ或更高（DC 500 V meg，充電塊和外殼之間）
運營環境	溫度范圍	-20至+ 60°C（無結冰）
運營環境	濕度范圍	相對濕度35至95％（無冷凝）
保護環境	溫度范圍	-30至+ 70°C（無結冰）
保護環境	濕度范圍	相對濕度35至95％（無冷凝）
材料	案件	PBT（黑色），PAR（黑煙）
材料	代碼	PVC，長1000mm，外徑4mm，0.2mm 2	PVC，長度1000 mm，外徑4 mm，0.18 mm 2
物理尺寸		高度32 mm×寬度30 mm×深度11 mm（不包括突出部分）
塊		大約40克（包括代碼）
RoHS指令		支持

增量式線性編碼器磁尺“SIS-140”的基本規格

項目		內容
產品名稱		規模
格式		增量類型
型號		SIS-140
適應產品		SIE-140，SIE-141
總長度		300mm-40m（訂購單位20mm）
有效的測量長度		總長度為100毫米
準確性		±0.15 L mm，L =測量長度（單位：m，但1 m或更小，L = 1 m）
線性膨脹系數		11±1×10-6 /°C
運營環境	溫度范圍	-20至+ 70°C（無結冰）
運營環境	濕度范圍	相對濕度35至90％（無冷凝）
保護環境	溫度范圍	-25至+ 80°C（無結冰）
保護環境	濕度范圍	相對濕度為25％至95％（無冷凝）
材料	規模	塑膠（橡膠磁鐵）
	基地	相當于SUS 631
	防護罩（另售）	相當于SUS304
物理尺寸	規模	寬10mm×厚0.5mm
	基地	寬度15mm×厚度0.2mm
	防護罩（另售）	寬度15mm×厚度0.2mm
塊	規模	約40克/米
塊	防護罩（另售）	約25克/米
RoHS指令		支持

SI-120A系統每個單元的基本規格

增量式線性編碼器磁檢測頭“SIE-120A”的基本規格

項目			內容
產品名稱			線性編碼器
格式			增量類型
型號			SIE-120A	SIE-121A
適應規模			SIS-120，SIS-210
檢測距離	SIS-120		3.5±2.5毫米
檢測距離	SIS-210		5.5±3.5毫米
偏離軌道	SIS-120	檢測距離1至5毫米	±5毫米
	SIS-120	檢測距離為5至6毫米	±3毫米
	SIS-210		±10毫米
決議			0.4毫米（0.1乘以4）
準確性			±（1 + 0.5 L）mm，L =測量長度（單位：m）
滯后			0.2毫米
響應速度			高達10米/秒（600米/分鐘）
采樣期			0.7毫秒
A / B相輸出	輸出格式		N溝道MOSFET	符合RS-485標準的線路驅動器
	輸出格式		開漏	符合RS-485標準的線路驅動器
	切換能力		耐壓：高達DC 30V	-
	切換能力		灌電流：高達100mA	-
	剩余電壓		0.5 V或更低（吸收電流100 mA）	-
指示燈			LED（正常時為綠色，異常時為紅色），安裝在前面
電源電壓			DC + 10-26V	DC + 5 V±5％（小于5％紋波）
當前消費			20 mA或更低
保護電路			電源反接保護，輸出ESD保護
保護結構			IP67（IEC標準）
絕緣電阻			50MΩ或更高（DC 500 V meg，充電塊和外殼之間）
運營環境	溫度范圍		-20至+ 60°C（無結冰）
運營環境	濕度范圍		相對濕度35至95％（無冷凝）
保護環境	溫度范圍		-30至+ 70°C（無結冰）
保護環境	濕度范圍		相對濕度35至95％（無冷凝）
材料	案件		PBT（黑色），PAR（黑煙）
材料	代碼		PVC，長1000mm，外徑4mm，0.2mm 2	PVC，長度1000 mm，外徑4 mm，0.18 mm 2
物理尺寸			高度32 mm×寬度30 mm×深度11 mm（不包括突出部分）
塊			大約40克（包括代碼）
RoHS指令			支持

增量式線性編碼器磁尺“SIS-120”的基本規格

項目		內容
產品名稱		規模
格式		增量類型
型號		SIS-120
適應產品		SIE-120A，SIE-121A
總長度		300mm-40m（訂購單位20mm）
有效的測量長度		總長度為100毫米
準確性		±（1 + 0.5 L）mm，L =測量長度（單位：m）
線性膨脹系數		11±1×10-6 /°C
運營環境	溫度范圍	-20至+ 70°C
運營環境	濕度范圍	相對濕度為35％至90％
保護環境	溫度范圍	-30至+ 80°C
保護環境	濕度范圍	相對濕度為25％至95％
材料	規模	塑膠（橡膠磁鐵）
	基地	相當于SUS 631
	防護罩（另售）	相當于SUS304
物理尺寸	規模	寬10mm×厚0.5mm
	基地	寬度15mm×厚度0.2mm
	防護罩（另售）	寬度15mm×厚度0.2mm
塊	規模	約40克/米
塊	防護罩（另售）	約25克/米

SI-140系統單元的外形圖

增量式線性編碼器磁性檢測頭'SIE-140'

增量式線性編碼器磁性檢測頭“SIE-140

增量式線性編碼器磁性刻度'SIS-140'

增量線性編碼器磁尺“SIS-140

SI-120A系統單元的外形圖

增量式線性編碼器磁性檢測頭“SIE-120A”

增量式線性編碼器磁性檢測頭“SIE-120A

增量式線性編碼器磁性刻度“SIS-120”

增量式線性編碼器磁性刻度“SIS-120
