日本小野振動比較器VC-2200/3200

振動比較器
VC-2200/3200

• 振動測量相關產品陣容
• 常見問題（常見問題）
• 說明書
• 外觀圖下載（DWG / PDF）
• 產品目錄（PDF）
• 申請電子報價

• 特點
• 以前的型號（VC-2100/3100）繼承功能
• 用例
• 大綱規范

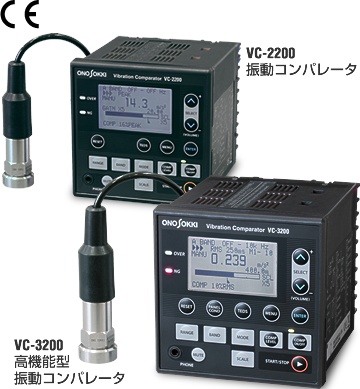

※照片包括主機（VC-2200/3200），加速度檢測器（NP-3331N20），電纜（NP-0143），磁鐵底座（NP-0100）。

加速度檢測器（NP-3331N20），電纜（NP-0143）和磁鐵基座（NP-0100）另售。

振動比較器<振動編號> VC-2200/3200是同類產品中個采用DSP（數字信號處理器）的VC系列的繼承者。安裝了一個新功能，如TEDS，以減少設置時間并防止配置錯誤。

VC系列可以通過從加速度檢測器的輸出信號同時測量多個波段（* 1）的不同振動值來判斷。除了使用個人計算機管理數字?jǐn)?shù)據的能力之外，兩個振動監視器的功能合并為一個，并且還安裝了作為測量?jī)x器的功能。

※1 VC-2200為2頻段，VC-3200為3頻段。

除了顯示器和條形指示器顯示的振動水平的數字顯示外，該裝置還具有檢查實際振動“看和聽”的功能，例如連接耳機和通過聲音確認振動。此外，它具有比較器門輸入功能，通過利用來自定序器等的定時信號控制該單元，可以僅提取必要的振動現象。緊湊的DIN尺寸（96 mm×96 mm）包含多種功能。
可以在各個領域以低成本實現高功能和的振動監測，包括生產設施的維護和持續監控。

與VC-2200相比，VC-3200具有更多可配置的數字濾波器頻率和測量模式。當您需要設置詳細的判斷條件時，這非常有用。

特點

新功能

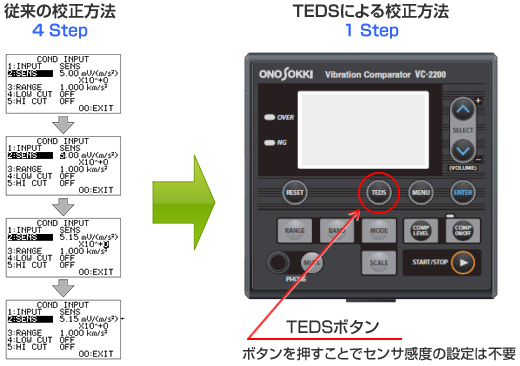

1. TEDS功能（*連接具有TEDS功能的加速度檢測器時有效。）VC-2200/3200

這消除了對傳感器靈敏度設置的需要，減少了設置時間并防止了配置錯誤。

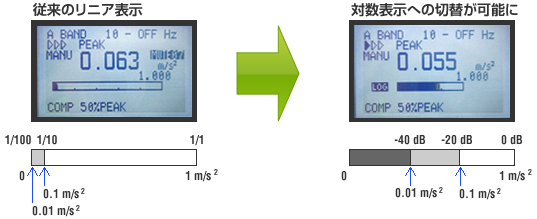

2.對數條指示器VC-2200/3200

小振動檢測時的可視性提高了。

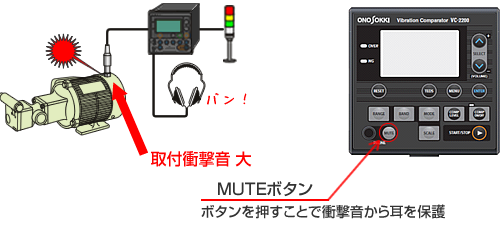

3.耳機音量MUTE功能VC-2200/3200

安裝傳感器時，保護耳朵免受沖擊噪音。

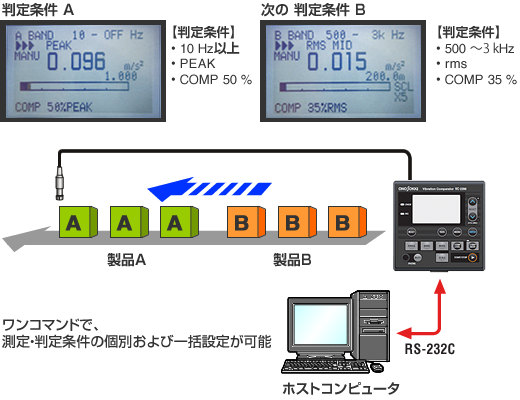

4.測量/判斷條件批量設置VC-2200

可以使用一個命令執行測量和判斷條件的單獨和批量設置。

* VC-3200可根據產品判斷條件提供五種條件記憶。

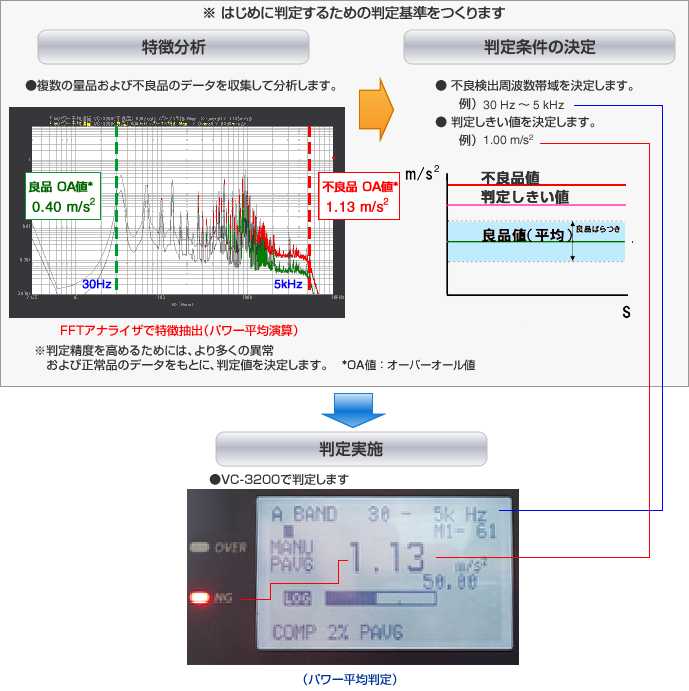

5.功率平均操作/確定功能VC-3200

功率平均及其確定是可能的。

6.符合ISO 2954：2012標準的過濾器VC-3200

它可以測量旋轉和往復機器的機械振動。

以前的型號（VC-2100/3100）繼承功能

您可以通過連接市售的耳機來檢查振動噪音。
它可以用作聽診棒的替代品。而且，由于它是每個設定頻帶的輸出，因此可以對每種現象進行確認。

條件記憶功能允許您在電源關閉時存儲許多不同的設置條件，并在再次打開電源時快速開始測量。數據存儲功能還可以存儲測量數據。

• 帶模擬輸出

  同時輸出每個設定頻帶的AC和DC信號。
  它可用于連接分析儀，如FFT分析儀和記錄儀。


• 數字顯示功能

  振動值的數字顯示和條形圖同時顯示振動狀態。
  它也可以用作傳統的針式（儀表顯示）振動計。


• 雙頻段同時判斷（VC-3200為三頻段）

  可以設置兩個頻帶（頻帶），并且對于每個頻帶可以使用rms值或峰值進行判斷。
  由于判斷是基于振動值進行的，因此可以輕松地做出更復雜的判斷。


• 緊湊尺寸DIN 96 x 96

  它設計用于結合到控制面板中。我們將兩輛或更多輛汽車的功能濃縮到這個尺寸。


• 比較器延遲時間設置

  當高于判斷水平的振動持續設定時間或更長時，比較器輸出。
  它可以防止由于人為錯誤引起的故障，例如操作員意外地將工具撞擊傳感器。


• 比較器門輸入

  在執行產品質量判斷等自動判斷時使用。
  通過控制測量的定時，可以測量和判斷所需的振動現象。


• 耳機連接

• 記憶功能（僅限VC-3200）

  日本小野振動比較器VC-2200/3200      日本小野振動比較器VC-2200/3200

用例

通過振動確定產品質量

通過振動判斷軸承的質量
從軸承旋轉并從當時的振動值判斷。通過關注頻段，您還可以檢查軸承的缺陷含量（如劃痕，異物，不平衡等）。除加速度計外，傳感器還用作傳感器。使用速度傳感器時，將VC-2200/3200切換為外部信號輸入。

相關領域

• ●家電制造商（洗衣機，空調等）
• ●汽車制造商（電動座椅，車門后視鏡等）
• ●其他零件制造商（電機，齒輪，軸承等）

機器異常運行檢測

機床主軸的錯誤檢測機床主軸的偏差極大地影響了工件的精加工精度。初，通過位移計測量主軸的位移量，但是在環境條件，處理?xiàng)l件和成本方面難以使用位移計。VC-2200/3200通過振動檢測主軸異常，因此對環境條件具有魯棒性，可以持續監控。隨著主軸的位移增加，振動值也增加，因此，通過監視振動值，可以檢測主軸的偏轉誤差。

相關領域

• ●機床制造和加工
• ●耐久性試驗設備的振動監測......發動機，軸承，齒輪

設備監控

在
傳統的設備診斷中，工人定期測量軸承箱等的振動，以及由振動值的變化引起的軸承等部件的維護時間。在工作時間上花了很多精力，比如抓。在突然異常的情況下，還可能發生諸如設備損壞之類的事故。由于振動比較器代表工人持續監控設備的振動，因此有助于降低人工成本并在發生異常時防止設備損壞。另外，由于可以任意選擇頻帶，因此可以更靠近設備診斷進行監視。

相關領域

• ●鋼鐵
• ●化工廠
• ●其他生產線的設施管理

刀片破損和磨損檢測

大多數零件在處理大量零件時都是通過無人操作進行處理的，例如在無人操作期間鉆削機床和破碎的 NC 刀片。如果在該操作期間鉆刀破裂，則加工的產品將是有缺陷的，并且可能需要返工，或者在壞的情況下，可以將其丟棄。VC-2200/3200振動比較器檢測刀片破損時的振動，并停止機器，以限度地減少有缺陷的工件的生產。另外，由于刀片的磨損影響加工精度，因此監測由于磨損引起的振動值的變化有助于提高加工精度。

相關領域

• ●零件加工業
• ●機床制造商
• ●工廠切割線監控
• ●砂輪不平衡檢測

大綱規范

輸入部分

※非絕緣型加速度計可能受到接地回路噪聲的影響。請使用絕緣螺栓。另外，請注意電纜布線。

*注）使用其他公司制造的TEDS兼容傳感器時：根據傳感器內部的TEDS芯片類型，可能無法讀取TEDS信息。

1：如果您正在考慮購買其他公司生產的傳感器，請咨詢每個與TEDS兼容的傳感器制造商或經銷商以確認操作。

2：如果您想將TEDS兼容傳感器與我們的TEDS兼容測量?jī)x器一起使用，請使用我們的演示產品檢查操作。（請聯系我們近的銷售辦事處）

外部控制信號輸入

分析部門

※VC-3200低切10 Hz，HI切割1 kHz符合ISO 2954-2012

注）fc：截止頻率

算術單位

		VC-2200	VC-3200
測量模式	開關選擇	·有效值 ·峰值 ·MAX保持 ·峰值保持	·有效值 ·峰值 ·峰值有效值因子 （PEAK / rms） ·MAX保持 ·峰值保持 ·峰值 ·有效值因子保持 （PEAK / rms） ·功率平均
	有效價值：有效值	有效的價值　 時間常數： ·125 ms（快速） ·250 ms（MID） ·1 s（SLOW） 可選設置	有效的價值 時間常數： ·8 ms  ·16 ms  ·32 ms  ·63 ms  ·125 ms（FAST） ·250 ms（MID） ·500 ms  ·1 s（SLOW） 可選擇設置
	峰值：PEAK	時間波形的峰值
	峰值rms  因子：PRF	沒有	峰值÷有效值
	MAX保持 ：MAX保持	保持有效值
	峰值保持 ：峰值保持	保持峰值
	峰值rms  因子保持 ：PRF HOLD	沒有	保持峰值和rms因子的值
	功率平均值：PAVG	沒有	平均時間： OFF  100 ms  200 ms  300 ms  500 ms  1 s  2 s  3 s  5 s  10 s  20 s  可選 ※  測量功率時，無法設定其他測量模式
	其他平均功能 間歇值：TAVG	沒有	顯示值500 ms  平均次數 OFF ：4/8/16/32/64次 可選

輸出單位

比較器輸出

顯示

否則

一般規格和價格
