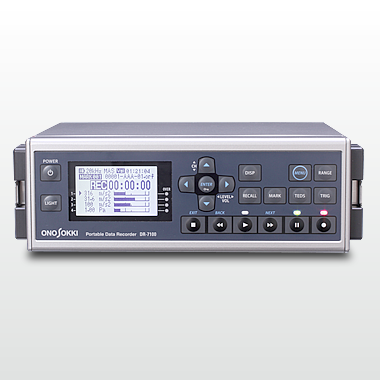

聲振動便攜式數據記錄儀
DR-7100

• 振動測量相關產品陣容
• 常見問題（常見問題）
• 產品目錄（PDF）
• 說明書
• 外觀圖下載（DWG / PDF）

• 特點
• 應用實例
• 動畫示例
• 系統配置
• 大綱規范

聲音和振動是問題，我想*調查，沒有遺漏。但是，它是一個交付目的地，一個狹窄或高的地方。如果您無法坐下來收集數據，您還希望縮短設置時間。在這種時候，DR-7100聲學振動便攜式數據記錄儀的便利功能是有幫助的。

例如，

特點

• 高速，高精度數據記錄（4ch 40 kHz范圍24位）^{* 1}

• 旋轉脈沖輸入1通道配備

• SDHC 32 GB兼容

• 縮短設置時間TEDS傳感器兼容

• A5尺寸

• 2機箱同步功能（選項）

^{* 1} 40 kHz范圍是可選的（20 kHz頻段是標準的）

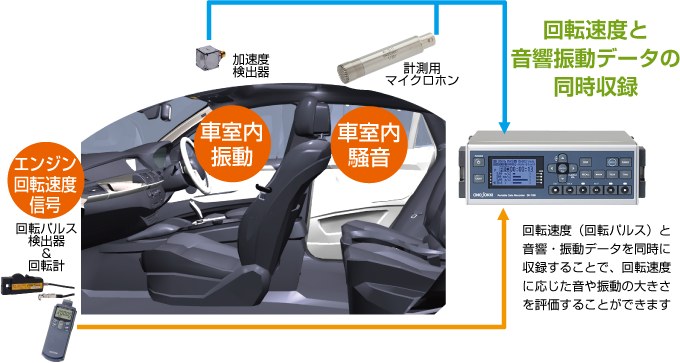

應用實例

DR-7100 4ch聲振動便攜式數據記錄儀采用實時動畫實例

1.數據記錄

為了減少記錄時間，通過同步（2個通道）兩個DR-7100單元來記錄數據。

8 ch同步DR-7100
（當安裝了單元同步選件DR-0730，DR-0703時）

傳感器：帶
內置前置放大器的加速度傳感器
（NP-3578N2 2個單元，NP-3211 1個單元）
※操作在主控側使用DR-7100。

1 ch···········收集參考點（紅色圓圈）的振動數據2~7 ch····在兩個位置收集測量點（3軸方向）的振動數據

※全部58點的數據（174） （每個點30秒）將被記錄。
※即使一臺設備記錄數據，也可以制作動畫。

2.使用ME'scope VES（WS-7340）進行動畫制作

將DR-7100記錄的時間序列數據（ORF數據）導入ME'scope VES，并為生產動畫創建ODSFRF（生產動畫的光譜數據）。

導入的時間序列數據
（提取分析部分并覆蓋）

創建ODSFRF數據（覆蓋所有數據）

在創建的ODSFRF中搜索所需頻率，并在操作中設置操作行為的動畫

當閑置14.8赫茲制作動畫時你可以看到整輛車像搖擺一樣搖擺。

那么在30 Hz附近的峰值會出現什么樣的行為？

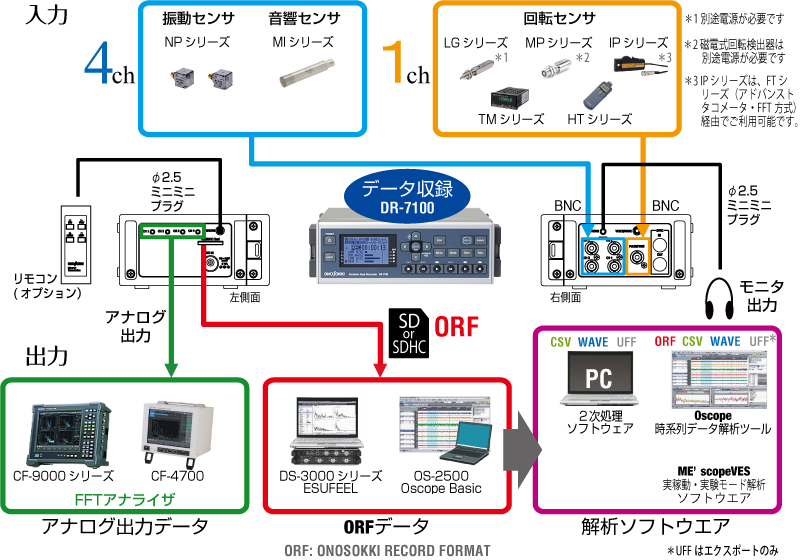

系統配置

大綱規范

* 1 AA濾鏡：抗混疊濾鏡。
　　　抗混疊濾波器是低通濾波器，用于防止采樣期間可能出現的混疊錯誤。

* 2有關推薦的SDHC卡的信息，

　　　作為參考，已停止使用推薦產品和操作確認產品的SDHC卡如下。
　　　推薦產品：4 GB（Phison PSDC004GSTCA2AG）8 GB（Phison PSDC008GSTCA2AG）16 GB（Phison PSDC016 GSTCA2AG）
　　　已測試：32 GB（Phison PSDC032 GMTDA2AG）

*注）使用其他公司制造的TEDS兼容傳感器時：根據傳感器內部的TEDS芯片類型，可能無法讀取TEDS信息。

1：如果您正在考慮購買其他公司生產的傳感器，請咨詢每個與TEDS兼容的傳感器制造商或經銷商以確認操作。

2：如果您想將TEDS兼容傳感器與我們的TEDS兼容測量儀器一起使用，請使用我們的演示產品檢查操作。（請聯系我們近的銷售辦事處）
