數據輸出類型/ URG-04LX

范圍傳感器

超小。角度數據和距離數據的逼真輸出。
它是一個二維掃描激光雷達，用于測量光線掃描時與物體的距離。

• 產品概述
• 應用實例
• 格式列表
• 產品規格
• 輪廓圖
• 輸入/輸出電路
• 各種下載
• 關于編程
• 常見問題

產品概述

●二維掃描光學距離傳感器，用于測量光線掃描時與物體的距離。
●輸出在預定區域中以平面形狀描繪的數據?？梢詸z測區域內物體的大小，位置和移動方向
●電源電壓5V DC·消耗電流500mA或更小
●距離測量范圍，距離4m，角度240°

角度分辨率高達0.36°

超小型，超輕量，省電

尺寸W 50×D 50×H 70mm，重量160g。省電（2.5 W）范圍傳感器。

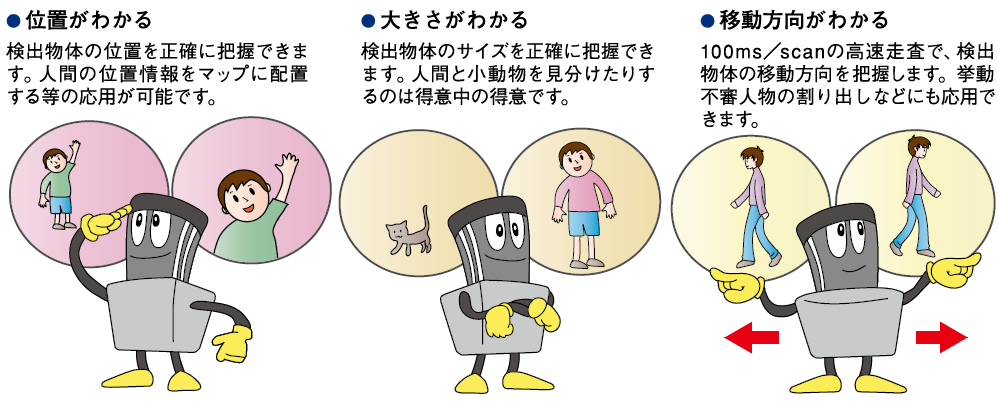

功能

注）需要進行數據處理。

系統配置

注）上圖顯示了可以檢測到70mm白色Kent紙的區域，檢測距離為5.6m。
　　檢測距離根據檢測對象的類型而變化。

日本北陽范圍傳感器URG-04LX

日本北陽范圍傳感器URG-04LX

（1）
通過使用編碼器模式附加輸入E，可以將編碼器模式從之前的4種模式設置為8種模式。
（2）光學窗口污垢報警器的7段顯示閃爍釋放狀態變化
7段顯示器通知污垢的閃爍狀態從無270°的所有污垢變?yōu)閰^(qū)域設定范圍內的無污垢提高便利性
