扭矩計算顯示
TQ-5300

TQ-1000/2000系列法蘭式高剛性扭矩檢測儀兼容

• 日本小野扭矩計算顯示TQ-5300
• 日本小野扭矩計算顯示TQ-5300

至TQ-1000 / 1000G / 2000扭矩檢測器

TQ-5300數學顯示器可與法蘭型高剛度檢測器結合使用，將檢測器的脈沖輸出轉換為數字轉矩值或模擬電壓輸出。

數字輸出有4種類型的數字接口（選項）。除了安裝在傳統型號上的數字接口RS-232C之外，還新安裝了EtherCAT，PROFIBUS和CAN，可實現更高速度的數字通信。通過使用該數字接口，可以原樣輸出扭矩檢測器固有的扭矩測量值。

模擬輸出使用周期性操作方法轉換每個脈沖周期，因此可以實現高速響應。標準配備遠程I / O功能，通訊功能和聯鎖功能，方便系統升級。


此外，還支持多量程測量功能（選項），因此可以使用一個扭矩檢測器設置多個扭矩容量。

特點

4種數字輸出

·扭矩測量值的高精度輸出

通過使用數字輸出，可以以扭矩檢測器的精度輸出扭矩值。

·數字接口（選配）

■EtherCAT（TQ-0535）
■PROFIBUS （TQ-0534）■
CAN（TQ-0533）
■RS-232C（TQ-0532）

支持多量程測量功能

在測量不同的扭矩容量時，必須根據扭矩容量更換扭矩檢測器，但是使用可選的多量程功能（TQ-0536），而無需更換扭矩檢測器，可以使用一個扭矩檢測器設置多個扭矩容量。通過預先輸入諸如扭矩檢測器的系數和容量之類的信息，可以容易地切換范圍。

●不同的扭矩容量設置多可設置為3個范圍

●可從菜單或外部模式切換

●在從外部模式切換范圍的情況下，可以通過設定范圍確認輸出確認當前范圍，因此可以防止錯誤測量。

*使用多量程規格時，根據使用的扭矩范圍有條件，因此需要在訂購前召開會議。

模擬輸出，響應速度快

法蘭型高剛性扭矩檢測器根據檢測到的扭矩量改變來自檢測器的信號輸出頻率。扭矩計算指示器計算與每個循環的檢測到的扭矩量相對應的頻率，并以高速響應輸出模擬。
快速響應模擬輸出跟蹤波動的瞬態轉矩，實現更優化的控制。

兼容TQ-1000/2000系列

可連接TQ系列法蘭式高剛性扭矩檢測器。

TQ-2000系列是一種扭矩檢測器，適用于需要高速旋轉的電機扭矩測試，例如EV / HEV驅動電機。

配備轉速模擬輸出

轉矩和轉速值可以同時模擬輸出。
通過使用選項（TQ-0531），可以輸出2ch的扭矩。例如，如果要使用不同的控制和錄制輸出，可以使用單個數學顯示。

顯示屏幕示例

正常測量屏幕

●主顯示屏

兩級顯示（扭矩，轉速）

在屏幕顯示設置中，可以選擇扭矩值或扭矩值和轉速顯示。

比較器輸出

●比較器打開時（一步）

●比較器打開時（兩步）

如果扭矩超過設定扭矩值，則可視為異常，并且觸點輸出可用作互鎖?？偣?ch輸出，2ch可自由設定，1ch當扭矩超過值110％時輸出。此外，可以將2個自由確定的通道分配給旋轉輸出。

設置

●設置條件時

●選擇通信接口時（選項）

應用

發動機試驗臺

提供用于在發動機工作臺上忠實再現虛擬負載的數據。通過使用配備數字接口的TQ-5300，可以獲得高精度和高響應的扭矩數據。

傳輸測試設備

多量程功能可通過單個扭矩檢測器進行測量，從發動機耐久性測試到效率測試。因為根據測試內容不需要安裝與扭矩值匹配的檢測器，所以可以在不改變條件的情況下實現穩定的測量。

規范

選項

后面板（配備選件時）

●配備EtherCAT時

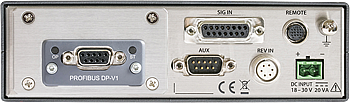

●配備PROFIBUS時

●配備CAN和RS-232C時

※CAN和RS-232C可以單獨安裝，也可以同時安裝。
