TS-2800是一種扭矩計算指示器，與我們的SS系列相位差扭矩檢測器配合使用。它兼容的SS / DD系列相位差轉矩檢測器（電磁檢測型）和TH系列高精度，高速響應的新型相位差轉矩檢測器。日本小野扭矩計算指示器TS-2800
| 品牌 | ONO SOKKI/小野測器 | 價格區間 | 面議 |
|---|---|---|---|
| 產地類別 | 進口 |
TS-2800
TS-2800是一種扭矩計算指示器，與我們的SS系列相位差扭矩檢測器配合使用。
它兼容的SS / DD系列相位差轉矩檢測器（電磁檢測型）和TH系列高精度，高速響應的新型相位差轉矩檢測器。
所有信號處理電路均經過數字處理，可實現扭矩測量，具有出色的穩定性，可重復性和線性度。
TS-2800可以數字顯示測量值，并將模擬電壓，旋轉脈沖（*），BCD（*）和RS-232C輸出到外部。
由于它結構緊湊，即使連接到測量板等也不會占用一個位置。此外，它可以整齊地安裝在電路板上的控制設備旁邊。
*（可選）
特點
我們所有的相位差轉矩檢測器都可以連接
根據應用，您可以選擇模擬輸出的響應（時間常數）
可選擇4階巴特沃斯低通濾波器進行轉矩脈動頻率分析（TH模式，可選）
可根據所連接設備或記錄儀的輸入范圍選擇轉矩輸出信號的滿量程電壓
它可以輸出轉矩脈動旋轉跟蹤分析所需的旋轉脈沖信號（可選）
使用LCD屏幕可以輕松查看測量值和設置菜單，從而提高可操作性

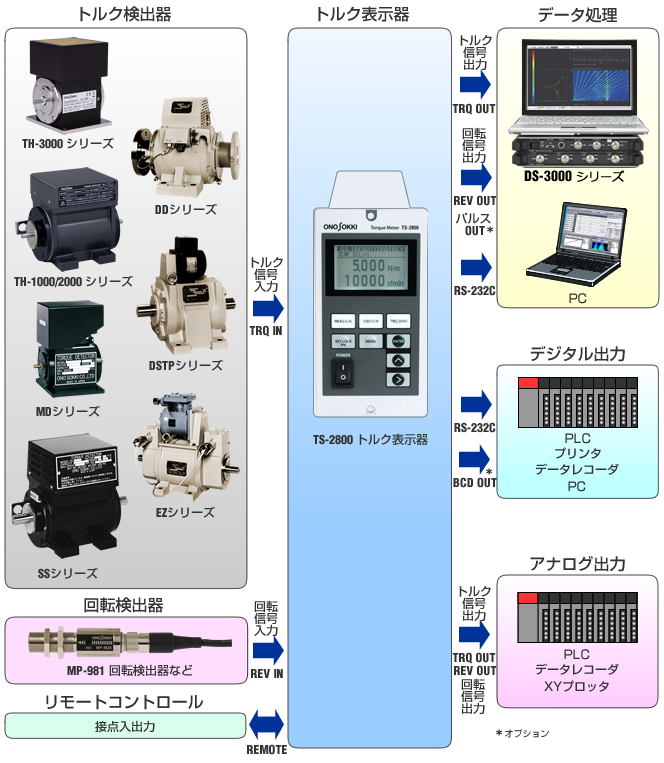

系統配置
（帶有型號名稱的產品鏈接到每個產品介紹頁面）
應用實例

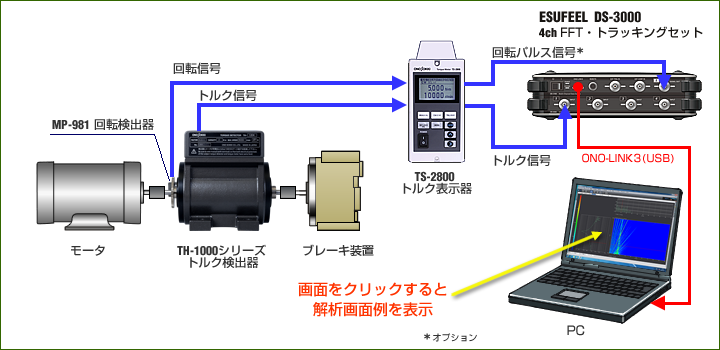

小電機每轉速的轉矩脈動（轉速跟蹤分析）
由于電動機的磁鏈的數量的變化，電動機的轉矩以恒定的周期和恒定的寬度重復波動。扭矩波動是指電機旋轉過程中扭矩的波動范圍。知道電動機每個轉速的轉矩脈動可以解決電動機產生的噪聲，振動和可控性問題。

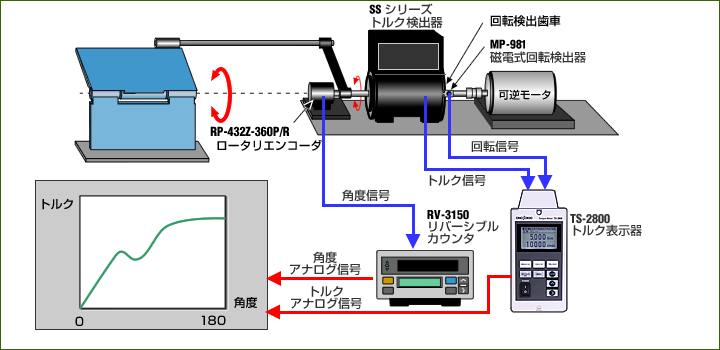

OA設備，手機等的鉸鏈扭矩特性評估
它測量各種領域中使用的鉸鏈的扭矩特性，例如電飯煲和微波爐等家用電器，傳真機和復印機等辦公自動化設備，以及和筆記本電腦。
·打開和關閉所需力的管理·
自動化和省力，如長時間使用數萬次開關測試后鉸鏈的特性變化，是有效的。
大綱規范
| *性檢測器 | 扭矩檢測器 | 相位差型扭矩檢測器（TH，MD，SS，DD，EZ，DSTP，DP） | |
|---|---|---|---|
| 旋轉探測器 | 磁電旋轉檢測器（MP-981/9820），光電旋轉檢測器（MD-0100系列） 或扭矩檢測器輸出信號SIG2（TH型除外） | ||
| 顯示單元 | 顯示內容 | 測量值：扭矩值，轉速 狀態顯示：傳感器模式，測量就緒，扭矩信號輸入，旋轉信號輸入，測量模式，旋轉方向 | |
| 更新時間 | 測量值：1 s / 10 s /外部，狀態顯示：0.5 s | ||
| 扭矩測量單元 | 顯示的位數 | TH類型：4/5位切換（帶極性），TH以外：4位數（帶極性） | |
| 計量單位 | mN·m，N·m，kN·m | ||
| 測量精度 | 通過連接扭矩檢測器 | ||
| 扭矩系數 校正范圍 | 0.8000至1.2000 | ||
| N-0 （* 1）校正 | CW / CCW每個方向5個點 | ||
| 其他功能 | 零值設置，模擬輸出校準 | ||
| 模擬輸出
| 電壓（隔離，輸出通用） | ||
| 范圍 | 0至±10 V /滿量程 | ||
| 滿量程設置 | 扭矩容量 選擇，66.7％，50％，33.3％，25％，20％ | ||
| 響應 | TH類型：500 ms / 63 ms / 16 ms / 1.6 ms（標準規格） 0.8 ms / 0.4 ms / 0.16 ms（* 2選項已添加） 除TH以外：500 ms / 63 ms（標準規格） 63 ms / 16 ms（替換為* 3選項） | ||
| 低通濾波器 | TH類型：50 Hz / 100 Hz / 500 Hz / 1 kHz / 5 kHz （添加* 2選項） | ||
| 輸出精度 | ±0.1％/滿量程或±0.2％/滿量程 （取決于探測器精度） | ||
| 轉速測量單元 | 顯示的位數 | 5位數（0至99,999轉/分鐘） | |
| 測量精度 | ±0.02％/滿量程±1計數（10 Hz或更高，平均1秒） | ||
| 滿量程值范圍 | 200至100,000轉/分（設置可以每1轉/分鐘設置） | ||
| 旋轉檢測器 脈沖數范圍 | 1至9999 P / R（可為每個1 P / R設置設置） | ||
| 模擬輸出 | 電壓（隔離，輸出通用） | ||
| 輸出范圍 | 0至10 V /滿量程 | ||
| 響應 | TH：0.16 ms，除了TH：63 ms | ||
| 輸出精度 | ±0.1％/滿量程 或±0.2％/滿量程（當使用SIG2作為旋轉信號時） | ||
| 旋轉脈沖輸出 （* 4） | 輸出脈沖信號輸入到旋轉傳感器端子 | ||
| 輸出水平 | 低：+0.5 V或更低，Hi：+ 5±0.5 V. | ||
| 外部接口 | 遠程 控制 | 輸入項目 | 正向/反向切換，顯示/輸出清除，顯示/ BCD觸發 |
| 輸出項目 | 觸發輸出（更新同步），測量就緒 | ||
| 輸入格式 | 無電壓觸點或邏輯輸入（低電平：0至1.4 V，高電平：3至5.25 V） | ||
| 輸出格式 | 無電壓觸點輸出（光電繼電器輸出） | ||
| 兼容的連接器 | 包括FK-MC0,5 / 8-ST-2,5（由Phoenix聯系制造） | ||
RS-232C功能 | 測量值讀數，零值設置，N-0值設置，各種功能的設置/讀取 | ||
| 波特率 | 9600 bps（固定） | ||
| 適用電纜 | AX-5022（2米） | ||
| 一般規格 | 電源電壓 | AC 100至240 V，50/60 Hz | |
| 工作溫度范圍 | 0至+ 40°C | ||
| 塊 | 約2公斤 | ||
| 價格 | ¥300,000（含稅 ¥324,000） | ||
（* 1）N-0：轉矩零點的旋轉依賴性。它是由于檢測器的特性和扭矩檢測器與被測物體之間軸承的損耗扭矩而產生的。 （* 2）至（* 4）這些規格在安裝相應選件時有效。 |
選項（探測器）
| TS-0281 TH高速響應輸出功能（* 2） | 有關規格，請參考上述（* 2） | |
|---|---|---|
| TS-0282 DD時間常數變化（* 3） | 有關規格，請參考上述（* 3） | |
| TS-0283 BCD輸出功能 | 輸出數據 | 扭矩（極性，無小數點，5位），轉速（5位），打印命令 |
| 輸入數據 | 抱，忙 | |
| 輸出方法 | 正邏輯開集電極 | |
| 輸入法 | 無電壓觸點輸入或邏輯輸入（低電平：1.4 V或更低，高：3至5.25 V） | |
| 兼容的連接器 | DX40-50P（壓接）或DX30-50P（焊接），DX-50-CV1（蓋板）（Hirose Electric） | |
| TS-0284旋轉脈沖輸出功能（* 4） | 有關規格，請參考上述（* 4） | |
（* 2）至（* 4）這些規格在安裝相應選件時有效。
