分鐘容量，高速旋轉型扭矩檢測器
TH-3000 / 3000H 系列

• 日本小野高速旋轉型扭矩檢測器TH-3000/H
• 日本小野高速旋轉型扭矩檢測器TH-3000/H

TH-3000分鐘扭矩檢測器

TH-3000系列相位差微扭矩檢測儀是一種檢測器，可以測量2 N·m或更小的微扭矩，具有高精度和出色的響應。根據轉速有標準規格（TH-3000系列）和高速轉速規格（TH-3000H系列）。

它檢測小型精密電機的輸出扭矩和各種機構，具有高分辨率和高精度。此外，響應非常好，因此可以測量實際使用的轉速下的轉矩波動。
它是開發需要節能和降噪的小型旋轉體的探測器。有六種類型的扭矩額定值：0.05 Nm，0??.1 Nm，0??.2 Nm，0??.5 N m，1 N m和2 N m。

TH-3000系列扭矩檢測器與TS-2800扭矩計算器（* 6）配合使用

特點

• 快速響應
  可以測量高達5 kHz的扭矩波動。（* 1）


• 高轉速兼容
  高轉速兼容TH-3000H系列額定轉速25,000 r / min。
  適用于小型電機的性能測試，小型電機正在變得越來越快。


• 可實現高精度
  ±0.2％/ FS的高精度測量。（* 2）


•
  線驅動器輸出轉矩信號的輸出采用線驅動方法，具有優異的抗噪性能。該設計易于在生產線上使用。
  即使更換電纜長度，也不需要重新匹配，電纜可以延長至50米。


• 與MD系列和安裝尺寸的兼容性安裝尺寸與
  我們的長賣扭矩檢測器MD系列兼容，因此更換非常簡單。此外，可用于聯接安裝的旋轉軸端的范圍更長且更容易安裝。


• 它
  可以檢測信號，而不會與高度耐用的旋轉軸接觸。另外，由于沒有諸如檢測電動機的移動部件，因此幾乎*和優異的可維護性。
•

  （* 1）這是由于扭矩計算顯示的輸出特性。TH-5100扭矩計算指示器需要TH-0511高速模擬輸出功能（選件）。由于裝置的扭轉共振等可能存在限制。

  （* 2）靜態校準（平均一秒）

應用實例

小型電機的轉矩特性試驗（TN特性，轉矩脈動，齒槽轉矩，拉入/拉出轉矩）

在實際使用的轉速下進行扭矩波動測量

高精度電機效率測量

啟動/停止時的瞬態扭矩測量

OA設備和照相機等精密設備的電機和滾子以及各種驅動部件的穩態和波動扭矩測量

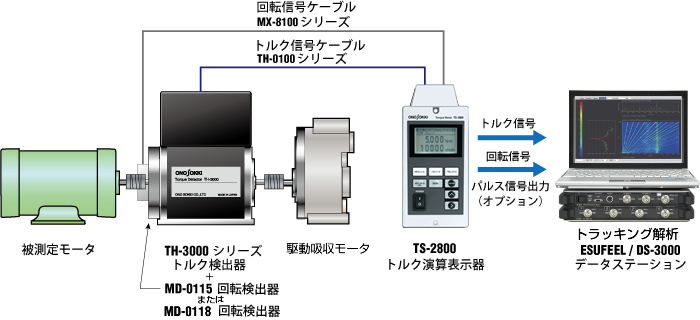

系統配置示例

小型電動機的轉矩脈動轉速跟蹤分析

大綱規范

（* 4）作為扭矩值輸出的范圍根據連接的扭矩計算指示器而不同。
（* 6）如果TH-5100連接到TH-3000H，則需要TH-3000H兼容的拾取修改。
　　　有關更多信息，請聯系我們的銷售代表。
※帶高速旋轉選件的產品是銘牌上標有“H”的型號名稱。示例TH-3502H用于安裝在TH-3502上。
