日本小野激光多普勒振動計 LV-1800

更新時間：2024-07-31

簡要描述：

然而，利用廣泛用于現有振動檢測的接觸式加速度拾取器難以測量微小部件和超聲波的振動。
因此，使用非接觸式LV-1800可以快速，輕松地檢測振動。此外，結合波形分析儀（FFT分析儀），不僅可以測量振動，還可以高精度地捕獲和可視化振動狀態。
日本小野激光多普勒振動計 LV-1800

型號：廠商性質：經銷商瀏覽量：1345

發郵件給我們：18511227625@163.com

品牌	ONO SOKKI/小野測器	價格區間	面議
產地類別	進口

激光多普勒振動計
LV-1800

日本小野激光多普勒振動計 LV-1800
日本小野激光多普勒振動計 LV-1800

產品圖片（激光多普勒測振儀LV-1800）

LV-1800激光多普勒振動計是一種非接觸式振動計，通過干涉光學系統的新設計，其靈敏度比傳統產品高10倍，并且還通過內置攝像頭確認激光照射位置。

近年來，使用壓電元件，智能電話和結合MEMS（微機電系統）的數碼相機的超聲驅動小型致動器已經普及，并且用于汽車領域的EV / HEV的逆變器和外圍設備該設備振動超過20 kHz。
然而，利用廣泛用于現有振動檢測的接觸式加速度拾取器難以測量微小部件和超聲波的振動。

因此，使用非接觸式LV-1800可以快速，輕松地檢測振動。此外，結合波形分析儀（FFT分析儀），不僅可以測量振動，還可以高精度地捕獲和可視化振動狀態。

特點

集成高靈敏度攝像頭和傳感器

您可以在Windows PC上檢查目標和激光照射位置，而不會降低靈敏度。

與傳統型號相比，新設計的檢測靈敏度干涉光學系統的檢測靈敏度顯著提高
了10倍（+ 20 dB）。檢測目標已經擴展，并且減輕了對傳感器安裝和設置的限制。

可在多達4個范圍內的各種測量目標上檢測0.05μm/ s（*）至10 m / s的可擴展范圍
。從壓電元件的高速振幅到薄膜，MEMS和陶瓷電容器發出的極小幅度，可以檢測各種物體的行為。
（*）...安裝LV-0800微速范圍板時

一目了然地掌握焦點位置和檢測狀態在
傳感器上配備水平指示器。您可以在掌握焦點位置和手頭檢測狀態的同時進行設置。

配備易于使用的緊湊輕便的傳感器
液位計和傳感器上的錯誤顯示，便于檢查和設置檢測條件。即使傳感器和發射器是分開的，也可以像以前一樣消除麻煩。傳感器與激光光源分開，結構緊湊，重量輕，易于操作。對激光束的安裝位置或照射方向沒有限制。

易于存放和移動
比傳統型號輕33％。此外，可以容納傳感器并且可以將電纜纏繞在主單元上，并且可以安全地執行存儲和移動。除主機外，可選的存儲箱還可以存放磁鐵架和照明裝置。

通過使用選項+測量和強大的解決方案
豐富的選項，可以實現各種檢測場景。波形分析儀和軟件可以從波形中顯示對象的行為和特征，從而提供強大而流暢的解決方案。

LV-1800介紹視頻（YouTube）

系統配置

（分析/記錄設備/ FFT分析儀區域和下圖中的LV-0121A鏈接到相應的產品頁面。）

插圖（LV-1800系統配置）

應用實例

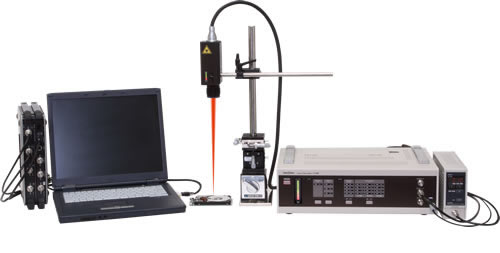

應用系統照片（LV-1800 + LV-0030 + DS-3000 + PC）

應用實例

大綱規范

檢測單元

		LV-1800
檢測解調方法		光外差檢測	速度解調
激光燈	光源	He-Ne激光	λ=約633nm
	注射輸出	小于 1 mW
	激光安全標準	激光等級2	※請參閱適用的標準
	小激光光斑直徑	約20μm或更小	焦點位置100 mm，φ= 1 / e2
	小激光光斑直徑	3μm或更?。ㄟB接LV-0151A時）	WD =約38.9毫米
標準鏡頭	可變焦點類型	100毫米至10米（∞）
	距離比例	100毫米至10米（∞）	相干距離標記
	附件大小	M22 x 0.5 5.5 mm深
定位內置攝像頭 LV-0181（可選）	安裝	內置傳感器類型	內置于發貨時 ※可以通過接管進行改裝
	接口	USB 2.0	轉換器USB mini-B連接器的輸出
	圖像傳感器	CMOS顏色1/4型
	像素?cái)?shù)	大約300,000像素
	圖像大小	VGA	640×480
	幀率	每秒30幀
	小成像范圍	10毫米x 7.5毫米（TYP）	當WD = 100 mm（?。r(shí)
	小成像范圍	2.1毫米x 1.6毫米（TYP）	安裝LV-0151A物鏡時
	成像位置	面向指示器表面時的站立圖像（可以旋轉）
	曝光	汽車
	白平衡	汽車
	收益	汽車
	運營環境	Windows®7（SP1或更高版本）/ 10	顯示真彩色24位或更多
	相機焦點	用物鏡調節	激光點和共焦
檢測單元暫停	懸掛螺絲孔	后部×1	M8深度8毫米 ※LV-0030大磁鐵支架兼容
		側面積×1	M8深度8毫米 ※LV-0030大磁鐵支架兼容
		側面區域x 2	M4深度5毫米
	三腳架安裝	LV-0019相機螺絲適配器使用	選項
解調靈敏度監視器	信號電平指示器	10段LED陣列顯示屏	與轉換器液位指示器顯示相關聯
解調靈敏度監視器	錯誤指示燈	LED顯示屏（紅色）
信號線	電纜長度	3米	拿起并存放在轉換器中
	厚度	φ= 10.5毫米
	涂	耐油涂層
	小彎曲半徑	R = 40mm或更大
探測器尺寸	寬度	53毫米	不包括突起
	高度	52.5毫米
	深度	152.5毫米
探測器質量		約750克	配備選件（LV-0181）/不包括電纜

轉換單元

		LV-1800
檢測速度	頻率范圍	0.3 Hz至3 MHz（fc = -3 dB）*所有速度范圍共用 0.001（m / s）/ V（選項）0.3至200 kHz（fc = -3 dB）
	檢測速度	10 m / s _0-p（20 m / s _pp）
	速度分辨率	0.3μm/ s以下（0.01（m / s）/ V小時）	0.05μm/ s以下（連接LV-0800時）
	產量	±10 V（20 V _pp）	當輸入阻抗為100kΩ或更高時
		幅度到輸出電壓極性	接近傳感器側+電壓時
		直流偏移	在20 mV以內
		輸出阻抗	50Ω
		輸入阻抗	100kΩ或更高
		連接器類型	BNC（C02型）
速度范圍	1.0（m / s）/ V.	10 m / s _0-p（20 m / s _p-p）
	0.1（m / s）/ V.	1 m / s _0-p（2 m / s _p-p）
	0.01（m / s）/ V.	0.1 m / s _0-p（0.2 m / s _pp）
	0.001（m / s）/ V （可選）	0.01 m / s _0-p（0.02 m / s _pp） ※詳情請參閱LV-0800微速度范圍板。
	超過指標	LED（紅色）以檢測速度上限+ 5％結束亮起
解調靈敏度監視器	信號電平指示器	20段LED陣列顯示屏	與檢測水平顯示相關聯
	MONITOR輸出	0至10 V.
		輸出阻抗	50Ω
		輸入阻抗	100kΩ或更高
		連接器類型	BNC（C02型）
	錯誤指示燈	LED（紅色）亮起
高通濾波器（HPF）		100赫茲	fc = -3 dB
高通濾波器（HPF）		關（0.3赫茲）	fc = -3 dB
低通濾波器（LPF）		50 kHz	fc = -3 dB *使用0.001（m / s）/ v范圍時不可選
		100 kHz
		1 MHz ^※
		關（3 MHz）
用于定位的視頻輸出（選項）	視頻輸出	數字
	標準	USB 2.0
	顯示	LED（白色）亮起	※穿LV-0181時
	連接器類型	USB mini-B型
激光輻射控制	前面板開關的ON / OFF	可以在發貨時設置通電時的激光輻射啟動規格（面板模式）
	激光ON指示燈	激光發射LED（綠色）
	遮光快門	聯系輸入	激光輻射以開放式接觸停止
		連接器類型	插座：RM12BRB-2S
		連接器類型	插頭：RM12BPE-2PH（短路）
存儲設備	探測器存儲	存放在轉換器中
存儲設備	電纜存儲	拿起并存放在轉換器中
物理尺寸	寬度	410毫米	排除每個投影
	高度	120毫米
	深度	324毫米
塊		大約8.1千克	包括傳感器電纜
工作溫度范圍		0至40°C
工作濕度范圍		相對濕度為30％至80％	但沒有凝結
儲存溫度范圍		-10至50°C
輸入電壓		AC 100至240 V.
輸入電壓		50/60赫茲
功耗		60 VA
冷卻方式		自然風冷（無振動冷卻）

測量范圍（三方圖）

符合標準

		LV-1800
符合標準	激光安全	JIS C 6802第2類
		FDA 21 CFR Part 1040.10 / 1040.11（CDRH）
		IEC 60825-1：2007第2類
	EMC	FCC（第15B部分）
		加拿大EMI法規（ICES-003）
		EN 61326-1：2013 A類表2
	安全	EN 61010-1：2010

	LV-1800

目標幅度：輸出電壓的極性

圖（目標幅度：輸出電壓的極性）

LV-0181內置攝像頭成像尺寸，適合定位

圖表（LV-0181用于定位的相機尺寸）

工作距離與光斑直徑的關系

圖表（工作距離和光斑直徑之間的關系）

<分辨率和動態范圍評估條件>
LPF：
在解調時使用100 kHz ON 角隅棱鏡
FFT分析儀在
1 kHz范圍內的功率譜觀察1 kHz，2048線，256次平均
*參考圖表了解每個濾波器的頻率特性請

測量應用示例

應用超聲波設備
超聲波焊接機，焊線機，超聲波切割機，超聲波均質機，超聲波烙鐵
超聲波顯微鏡，超聲波噴霧器
魚探儀，聲納裝置頻率，振幅測量
納米壓印裝置，壓電振動陀螺
超聲波馬達，超聲波清洗器，超聲波女性
身體部位和昆蟲行為檢測

IT和媒體相關

光學拾取器的傳輸特性，例如CD，DVD，BD等。用于 HDD的滑塊和VCM的
測量，
用于磁盤表面模糊測量的噴墨測量的元件的行為
，飛行頭的
振動，薄膜振動以及每個部件的和智能電話的麥克風的
振動
用于電機測量的超聲波電機AF（自動對焦）

汽車（包括EV和HEV）

變頻電機，變頻器及元件裝置，平滑電容器等周邊振動分析
引擎，傳動旋轉跟蹤分析
沖擊傳感器（MEMS）
光閥內部振動
制動鉗，操作振動測量噴油器
振鈴振動

廠

長距離振動檢測
激光超聲波，如閥門行為管道，鼓風機，電機等。

選項

（以下選項不適用于CE標志）

LV-0930分析軟件

LV-0930

特點

支持高達2.5 m / s，1 MHz采樣
>同時轉換[位移→速度→加速度]也很容易

使用

通過使用LV-0930位移分析軟件，可以分析當待測物體移動或停止時的動態行為，采樣頻率高達1 MHz。

LV-0930分析軟件

LV-0121A數字式位移計單元

產品照片（LV-0121A數字式位移計單元）

特點

高分辨率0.155 nm（數字輸出）
1 MHz快速采樣
數字位移輸出（USB 2.0）
模擬輸出DC至100 kHz

使用

評估位移幅度，包括DC偏移
MEMS和壓電元件的微小位移測量
評估以矩形形狀移位的物體
評估繼電器等懸臂結構的位移
氣缸和執行器位移的評估

LV-0121A數字式位移計單元

LV-0160 20 MHz單位

產品照片（LV-0160 20 MHz寬范圍單元）

通過連接到LV-1800，可以實現高達20 MHz的振動測量。

※與LV-1800的連接需要進行拾取修改。

測量速度范圍：2 mm / s至5 m / s
測量速度范圍：2（m / s）/ V
測量頻率范圍：1 Hz至20 MHz
速度輸出信號：模擬電壓±2.5 V（輸入阻抗超過100kΩ））
輸出阻抗：75Ω
電源：AC 100至240 V（50/60 Hz）40 VA MAX
工作溫度范圍：0至+ 40°C
尺寸：420（寬）x 100（高）x 500（深）mm
重量約7公斤

LV-0181內置攝像頭，用于定位

插圖（LV-0181內置攝像頭定位）

內置LV-1800傳感器的高靈敏度數碼相機?？梢酝ㄟ^USB 2.0接口在Windows®PC上顯示檢測站點的圖像。

連接器類型：USB 2.0機身側迷你B型
圖像拾取裝置：CMOS彩色傳感器1/4英寸
像素?cái)?shù)：300,000像素或更大
圖像尺寸：VGA（640 x 480）
幀速率：30幀/秒
拍攝范圍：10 mm ×7.5 mm至（測量距離100 mm）
功能：曝光/增益/白平衡（自動）

操作環境：標準兼容的Windows®7（SP1或更高版本）/ 10 顯示Trure Color 24位或更多

相機焦點：激光聚焦和共享

LV-0800微速范圍板

它是用于裝載LV-1800的微速范圍板。通過將0.001（m / s）V（±0.01 m / s（MAX））范圍添加到LV-1800，可以檢測在正常測量范圍內難以檢測的振動。

速度范圍：0.001（m / s）/ V（0.01 m / s _0-p（MAX））
速度分辨率：0.05μm/ s *解調
頻率范圍：0.3至200 kHz（fc = -3 dB）

LV-0112位移輸出板/ LV-0111加速輸出板

通過將LV-0112板和LV-0111板集成到LV-1800中，檢測到的速度（m / s）轉換為位移或加速度（m / s2），以及從選件連接器輸出的模擬電壓有可能

信號源：內部接收LV-1800速度信號
輸出電壓：±10 V（MAX）
DC偏移：20 mV以內
大幅度：每個設定范圍10次（0-p）
幅度轉換誤差：
幅度在±5％以內輸出極性：接近傳感器側+電壓

價格：
LV-0112：
LV-0111：

●LV-0112排量輸出板

LV-1800 設定范圍	位移設定范圍
LV-1800 設定范圍	1 Hz至20 kHz	10 Hz至50 kHz	1 kHz至200 kHz
1.0（m / s）/ V.	100（mm / V）	1（mm / V）	10（μm/ V）
0.1（m / s）/ V.	10（mm / V）	100（μm/ V）	1（μm/ V）
0.01（m / s）/ V.	1（mm / V）	10（μm/ V）	100（nm / V）
0.001（m / s）/ V.	0.1（mm / V）	1（μm/ V）	10（nm / V）

●LV-0111加速輸出板

LV-1800 設定范圍	加速設定范圍
LV-1800 設定范圍	1 Hz至2 kHz	1 Hz至20 kHz	100Hz至400kHz
1.0（m / s）/ V.	10 ³ （m / s ²）/ V.	10 ⁵ （m / s ²）/ V.	10 ⁷ （m / s ²）/ V.
0.1（m / s）/ V.	10 ² （m / s ²）/ V.	10 ⁴ （m / s ²）/ V.	10 ⁶ （m / s ²）/ V.
0.01（m / s）/ V.	10 ¹ （m / s ²）/ V.	10 ³ （m / s ²）/ V.	10 ⁵ （m / s ²）/ V.
