電荷輸出型加速度檢測器
NP-2000 系列

• 日本小野電荷輸出型加速檢測器NP-2000系列
• 日本小野電荷輸出型加速檢測器NP-2000系列

加速度檢測器是將機械系統的振動量提取為與振動加速度成比例的電信號的傳感器。NP-2000系列有7種類型，從質量為0.2 g的超小型到通用型和高溫兼容型，可根據使用目的選擇檢測器。因為它是電荷輸出類型，所以需要電荷放大器，但與前置放大器類型相比，它通常可以在更高的溫度下使用。

特點

• ●由于是地震傳感器^{* 1}振動檢測器，因此無需測量參考點。將檢測器連接到測量目標并進行測量。

•

• ●與其他振動探測器相比，體積小，重量輕，可輕松安裝在待測物體上。

• ●寬動態范圍可實現微小加速度的測量。

• ●機械強度高，適用于測量高加速度和沖擊加速度。

• ●通常，由于諧振頻率高且測量頻率范圍寬，因此可以以較小的失真測量具有寬帶頻率分量的波形。

• ●與內置放大器類型相比，它可以在更高的溫度下使用。

• ●根據使用目的和使用條件，我們有適當性能的探測器。

* 1：由質量（M），彈簧常數（K）和粘性阻力（C）組成的振動計。

NP-2000/3000系列
加速度檢測器列表（點擊這里）

振動相關測量儀器

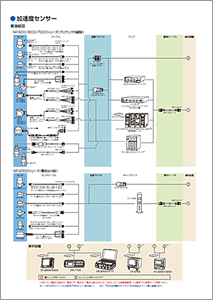

系統配置圖（點擊這里）

（PDF 512KB）

大綱規范

NP-2000系列電荷輸出型加速度檢測器（水平滾動顯示在表中）

	超緊湊輕巧	體積小，重量輕	體積小，耐高溫	體積小，通用	體積小	一般目的
結構	分享類型	分享類型	分享類型	分享類型	分享類型	分享類型
輸入名稱	NP-2106	NP-2110	NP-2710	NP-2910	NP-2810	NP-2120
外形
靈敏度	0.035 pC /（m / s 2）±20％	0.16 pC /（m / s 2）±2 dB	0.306 pC /（m / s 2）±10％	0.3 pC /（m / s 2）±2 dB	1.2 pC /（m / s 2）±2 dB	5 pC /（m / s 2）±2 dB
電容	580 pF±20％ （包括電纜）	3m 300 pF  （包括電纜）	485 pF	500 pF±20％	750 pF±20％	3350 pF±20％
共振頻率	60 kHz或更高	約46 kHz	大約50 kHz	約63 kHz	大約48 kHz	大約32 kHz
頻率范圍* 2	fc~1 kHz±5％ fc~6 kHz±10％ fc~20 kHz±3 dB	fc~10 kHz±0.5 dB  fc~20 kHz±3 dB	fc~10 kHz±5％ fc~20 kHz±3 dB	fc~10 kHz±0.5 dB  fc~20 kHz±3 dB	fc~6 kHz±0.5 dB  fc~15 kHz±3 dB	fc~5 kHz±0.5 dB  fc~12 kHz±3 dB
操作加速度	100,000 m / s 2	10,000 m / s 2	22,600米/秒2	50,000 m / s 2	20,000 m / s 2	8000米/秒2
抗沖擊性	100,000 m / s 2	100,000 m / s 2	98,100米/秒2	100,000 m / s 2	30,000 m / s 2	16,000 m / s 2
工作溫度范圍	-50至+ 160°C	-20至+ 160°C	-71至+ 260°C	-20至+ 160°C	-20至+ 160°C	-20至+ 140°C
絕緣電阻	10,000MΩ或更高 （50 V DC）	10,000MΩ或更高	1000GΩ或更高	10,000MΩ或更高	10,000MΩ或更高	10,000MΩ或更高
質量* 3	0.2克* 3	0.6克* 3	2克	2克	12克	25克
接地/絕緣	表殼接地	表殼接地	表殼接地	表殼接地	表殼接地	表殼接地
表殼材質	鈦	鈦	鈦	鈦	SUS303	SUS303
物理尺寸	φ3.5x 2.5 H.	φ6.5x3.7 H.	7.9 Hex X 8.4 H.	7 Hex X 10 H.	12 Hex X 16 H.	14 Hex X 23.5 H
連接器	電纜： 直接 連接3米直徑φ0.8毫米 連接器： 10-32同軸 （微型）	電纜： 直接連接3米 直徑φ1毫米 連接器： 10-32同軸 （微型）	5-44同軸 側出	M3同軸 （微型連接器） 側出	10-32同軸 （微型）頂 出	10-32同軸 （微型） 側出
電纜	-	-	NP-0160系列	NP-0150系列	NP-0120/0130  系列	NP-0120/0130  系列
安裝螺絲	膠粘劑	膠粘劑	M3公螺紋	膠粘劑	M5公螺紋	M5螺絲
附件	拆卸工具 使用手冊 運輸特性表	使用說明書 運輸特性表	NP-0162  （3m電纜） 使用說明書 出貨特性表	NP-0152A  （3m電纜） 使用說明書 出貨特性表	NP-031  （底座）使用 說明書 運輸特性表	M5 x 0.8 L = 8固定 螺絲使用 說明書 裝運特性表
外形尺寸
價格

* 1：傳感器靈敏度存在個體差異（個體差異）。顯示的值是運輸標準，而不是測量精度。通過根據每個靈敏度值進行校準，任何傳感器都可以在相同的條件和精度下進行測量。

* 2：fc是由電荷放大器的時間常數確定的值（例如：當與CH-1200A一起使用時，fc為1 Hz（±0.5 dB范圍））。

* 3：不包括電纜。

* 4：不包括連接器，電纜。

※NP-2000系列的檢測器噪音成為CH-1200A等的電荷放大器“輸入?yún)⒄赵胍羲?rdquo;。
