日本小野4ch波束形成聲源可視化系統BF-3200

4ch波束形成聲源可視化系統BF-3200 / MI-5420A / BF-0310

系統配置示例

日本聲學學會技術發展獎
（詳情請點擊此處）　

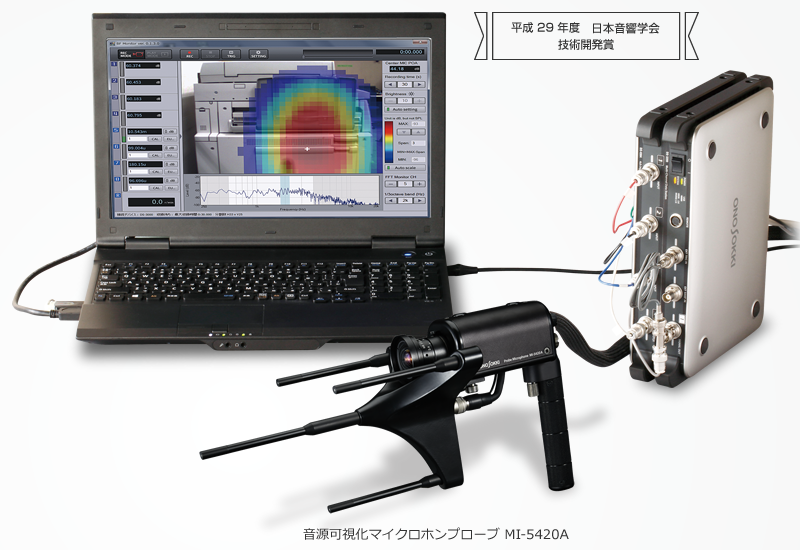

日本小野4ch波束形成聲源可視化系統BF-3200 日本小野4ch波束形成聲源可視化系統BF-3200

4ch波束形成聲源可視化系統是從聲源到麥克風的相位差信息獲得聲壓分布并用彩色圖可視化的方法。波束成形通常使用多于幾十個麥克風來適應更寬的波段聲音，并且往往更大。我們的“4ch波束成形”系統可以實現4個麥克風的實時聲音可視化。

BF-3200 BF監控實時監控畫面

聲源可視化麥克風探頭MI-5420A
60 mm / 120 mm

介紹性視頻“這是從哪里來的？”（YouTube）

特點

可以使用分析頻率500 Hz至8 kHz ^{*進行}源搜索。（^*推薦分析頻率）

通過使用新方法進行波束成形計算，即使少量麥克風也可以準確地捕獲源位置。

良好的聲源位置跟蹤可以顯示靜止和瞬態聲音。

短距離測量可減少反射波和環境影響，從而更容易確保S / N.

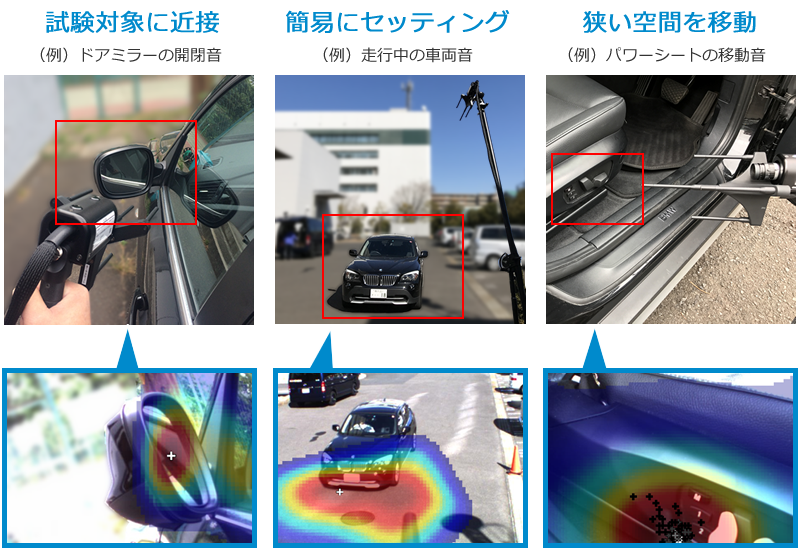

即使在迄今為止難以進行聲源可視化的環境中，也可以理解聲源的位置。

• 以廣泛的分析頻率實現測量
• 可以使用4個麥克風搜索聲源
• 實時監控聲源狀態（每秒超過20次）
• 通過廣視角可以進行近距離測量

系統配置

測量單元包括一個系統，該系統結合了基于數據站DS-3200的聲源可視化麥克風探頭MI-5420A，根據分析頻率更換了兩個120 mm和60 mm的麥克風。 。數據站的4個通道連接聲源可視化麥克風探頭。如果添加額外的4ch，則可以連接加速度傳感器和旋轉傳感器，并且可以在檢查振動波形和旋轉速度的同時執行監視。對于測量和分析，使用4通道波束成形軟件（BF-3200 / BF-0310）和Oscope時間序列數據分析工具。

測量結合其他傳感器（附加示例）

除了聲源可視化麥克風探頭（使用4個通道），還可以使用其他傳感器輸入（多8個通道），從而實現多方面分析。

軟件配置

聲源可視化系統的兩??個軟件組件

可以根據目的選擇軟件。在現場快速解決問題的解決方案是基本包BF-3200（BF監視器）。此外，如果添加BF-0310（BF離線分析）作為選項，則可以進行諸如彩色圖顯示分割數改變，窄帶可視化，平滑等的詳細功能，并且可以進行詳細分析。（需要單獨的Oscope。）

BF-3200 BF監視器

BF-0310 BF離線分析

測量示例

關閉車門的聲音

在門關閉時產生的聲音可以在500Hz或更低的低頻帶中聽到，以及1kHz或更多的聲音，例如具有10ms的定時偏移并且混合的閂鎖聲音。四通道波束成形源可視化系統可視化每個聲音的起源。

您可以使用BF-3200實時監控聲源的位置。由于繪制速度為20 fps或更高，因此它也會跟隨瞬態聲音。在關門聲音的情況下，您可以檢查閂鎖→門周長→地面的順序。

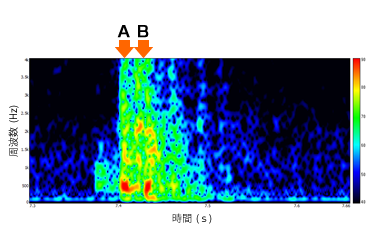

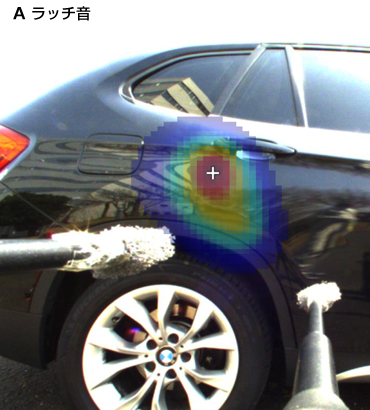

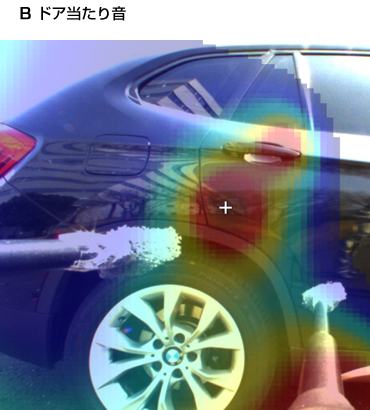

使用Oscope對記錄的數據執行離線分析。由于BF-0310是軟件插入Oscope，因此可以在與其他分析結果匹配的同時掌握聲源位置。從下面的時間波形和頻率分析結果來看，聲壓在A和B時刻在1 kHz到2.5 kHz頻段內增加。通過可視化關注此時間和波段的聲源，您可以看到A是鎖定聲音，B是每門聲音。

通過更詳細地分析時間和頻率，可以理解在每個時刻從哪個部分產生聲音的哪個部分，甚至是人耳中可以聽到的聲音。以這種方式，例如，當改善聲音質量時，可以獲得關于應該重新設計哪些部分的提示并且有助于縮短改進過程的時間。

聲源可視化系統Measurement casebook　

規范

MI-5420A源可視化麥克風探頭

※1包括探頭，主體和把手（不包括電纜）時。
※2無法更換相機和鏡頭。
* 3如果使用外部產品夾具或燈，測量結果可能會受到影響。
※4連接通孔等電線時，有連接器部，請使用直徑30mm以上的孔。
※5捆綁多股聚酯和尼龍電纜。
* 6放置麥克風探頭時使用。

軟件規格（BF-3200 / BF-0310）

BF-3200 BF監視器

BF-0310 BF離線分析（選項）^{* 11}

* 7可視化頻段的定義
和定義1在自由聲場中，當聲源與麥克風之間的距離為1 m時，距聲源中心-6 dB衰減的空間分辨率應在波長的30 cm以內。
定義2目標示波器尺寸可以保證攝像機視角的1/3或更多。
·即使在可視化頻率范圍之外，也可以分析高達315 Hz至16 kHz的1/3倍頻程頻帶的中心頻率。
* 8這在可視化頻段內。
* 9這與波束成形可視化頻段不同。
* 10播放模式允許播放以Ver1.3或更高版本錄制的bfm文件。
※11 Oscope Basic或更高版本，需要電影選項。
※12 O-Chart Ver 3.6（另售）需要輸出到O-Chart。
※13使用強制窗口調整框長。

運營環境

※14 BF-3200多支持8個頻道。即使是10ch或更多的單元也可以使用高達8ch的電流。
　　　但是，不支持100 kHz單位和幀鏈接功能。
* 15 BF-3200不支持DS-2000系列和DS-3100。（BF-3100兼容）
※16個USB集線器不可用。
※17沒有許可證密鑰即可啟動BF-3200。BF-0310使用Oscope，因此需要許可證密鑰。

* Windows®XP和Windows®7是Microsoft Corporation在美國和其他國家/地區的注冊商標或商標。
* Intel，Intel，Intel徽標，Intel Core，Core Inside是Intel Corporation在美國和/或其他國家/地區的商標。

價格

配置示例（完整系統）

配置示例僅限BF監控器

* 1包括2個麥克風探頭（120毫米，60毫米），3米攝像頭和麥克風/集合電纜
* 2需要視頻播放選項
* 3相當于BF監視器BPF功能的離線分析功能有必要進行

相關產品

■DS-3000數據站

DS-3000系列數據站是基于PC的高性能，高性能FFT分析儀。通過進一步加快處理速度，同時繼承迄今為止培養的高速處理能力，高可靠性和易用性可操作性，實現傳統型號（DS-2000系列）的實時分析能力2超過一倍。
我們有兩種類型的陣容，一個專門用于聲音和振動測量的40 kHz單元和一個專門用于超聲波區域測量和頻率特性測量的100 kHz單元。結果，可以在多個信道中同時并且在寬頻率范圍內測量到目前為止難以測量的精細信號。
（點擊左圖了解詳情）

■Oscope時間序列數據分析工具

Oscope是一款可以自由編輯和分析Excel無法處理的長時間序列數據的軟件。

除了BF-3200記錄的數據外，它還可以處理來自各種記錄器的專有數據，以及通用格式的CSV和WAVE文件。除了視頻播放功能，F(xiàn)FT分析功能，波動聲音分析功能，各種濾波功能外，還有聲音質量評估功能。
（點擊左圖了解詳情）

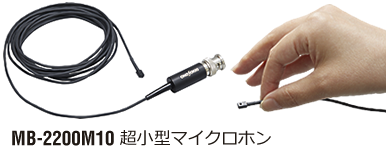

■MB-2200M10超小型麥克風---非常適合500 Hz以下的聲源可視化

示例：使用MB-2200M10同時測量多個點上
圖是使用49 MB-2200M10進行聲壓分布測量的示例。它是一款超緊湊，重量輕的麥克風，即使在門打開和關閉時也能同時進行多點測量而不會掉落傳感器。從觸發閂鎖的那一刻到聲音在時基的基礎上衰減的時刻，您可以看到聲源位置的變化。

（點擊上圖了解詳情）

通過布置多個麥克風并直接測量聲壓，可以獲得MI-5420A不支持的500 Hz頻段以下的聲壓圖。在靜止聲音的情況下，通過移動和記錄麥克風，可以用幾個麥克風繪制聲壓圖，但是需要很長時間來測量。另外，在瞬態聲音的情況下，必須具有麥克風和用于測量位置的輸入聲道的數量，因為必須對準相位。在這種情況下，輕巧而超緊湊的麥克風MB-2200M10非常有效。
